Βαλβίδα 3 κατευθύνσεων ελέγχου θερμοκρασίας για βρόχους ψύξης και θέρμανσης μπαταρίας EV
Αυτή η προηγμένη βαλβίδα εκτροπής/ανάμιξης τριών διόδων έχει σχεδιαστεί για ακριβή θερμική διαχείριση σε Συστήματα Θερμικής Διαχείρισης Μπαταριών (BTMS). Εξασφαλίζει τη βέλτιστη θερμοκρασία της μπαταρίας ελέγχοντας με ακρίβεια τη ροή του ψυκτικού μεταξύ των κυκλωμάτων θέρμανσης και ψύξης. Διαθέτοντας συμπαγή, στεγανό-σχεδιασμό, χαμηλό εσωτερικό όγκο και συμβατότητα με κοινά ψυκτικά μέσα, βελτιώνει την απόδοση και την αξιοπιστία του συστήματος. Ιδανική για ηλεκτρικά οχήματα και συστήματα αποθήκευσης ενέργειας, αυτή η στιβαρή βαλβίδα υποστηρίζει εκτεταμένη διάρκεια ζωής της μπαταρίας, ασφάλεια και απόδοση. Είναι ένα κρίσιμο συστατικό για την επίτευξη ανώτερης θερμικής ρύθμισης σε σύγχρονες ηλεκτροκίνητες εφαρμογές.
Περιγραφή
Εάν αναζητάτε τη βαλβίδα ελέγχου θερμοκρασίας 3 κατευθύνσεων για βρόχους ψύξης και θέρμανσης μπαταρίας ev, καλώς ήρθατε να διαθέσετε το προϊόν σε χονδρική πώληση από το εργοστάσιό μας. Ως ένας από τους κορυφαίους κατασκευαστές και προμηθευτές στην Κίνα, θα σας προσφέρουμε την καλύτερη εξυπηρέτηση και γρήγορη παράδοση. Τώρα, ελέγξτε την προσφορά με τον πωλητή μας.
Βαλβίδα 3 κατευθύνσεων ελέγχου θερμοκρασίας για βρόχους ψύξης και θέρμανσης μπαταρίας EV
Περιγραφή προϊόντων
| Εσωτερική διαρροή βαλβίδας νερού | Λιγότερο ή ίσο με 20 mL/min (δοκιμή νερού), διαφορά πίεσης 30 kPa |
| Εξωτερική διαρροή βαλβίδας νερού | Λιγότερο ή ίσο με 5 mL/min (δοκιμή αερίου), 340 kPa (πίεση μετρητή) |
| Χρόνος απόκρισης εναλλαγής λειτουργίας | <10s |
| Μέθοδος ελέγχου | LIN |
| Τυπική τάση λειτουργίας | 24V |
| Εύρος τάσης λειτουργίας | 20V~30V |
| Διάρκεια ζωής | 300.000 κύκλοι διακοπτών |
Η βαλβίδα κινείται από κινητήρα ή ηλεκτρομαγνητικό πηνίο. Αλλάζοντας τη θέση του πυρήνα της βαλβίδας, ελέγχει με ακρίβεια την κατεύθυνση ροής και την κατανομή ροής του υγρού (ψυκτικό ή ψυκτικό). Είναι ο βασικός ενεργοποιητής του συστήματος θερμικής διαχείρισης του οχήματος για την επίτευξη πολλαπλών-λειτουργικών και υψηλής-απόδοσης λειτουργίας.
Αρχή εργασίας προϊόντων
Αρχή Εργασίας
Βασική Λειτουργία:Εκτροπή ή συγχώνευση ροής. Διαθέτει μία είσοδο και δύο εξόδους (θύρες A, B) ή δύο εισόδους και μία έξοδο.
Μέθοδοι ελέγχου:
Τύπος αναλογικού κανονισμού:Συνήθως οδηγείται από έναν βηματικό κινητήρα, μπορεί να ρυθμίζει με ακρίβεια και συνεχώς τη γωνία του πυρήνα της βαλβίδας, ρυθμίζοντας έτσι αδιάκοπα την αναλογία ροής προς τη θύρα Α και τη θύρα Β (π.χ. από 100:0 έως 0:100).
Τύπος διακόπτη ενεργοποίησης/απενεργοποίησης:Συνήθως οδηγείται από ηλεκτρομαγνητικό πηνίο, ο πυρήνας της βαλβίδας έχει μόνο δύο ή τρεις σταθερές θέσεις (π.χ. όλες Α, όλες Β ή μισές Α/μισές Β), που χρησιμοποιούνται για εναλλαγή διαδρομής.
Εγκατάσταση προϊόντων
Το διάγραμμα θέσης εγκατάστασης φαίνεται παρακάτω (επιτρεπόμενες γωνίες εγκατάστασης)
Απαιτήσεις σύνδεσης με το όχημα:
★Συνιστάται η τοποθέτηση ελαστικών μαξιλαριών απορρόφησης κραδασμών-στο κάτω μέρος των δύο οπών στερέωσης σύνδεσης M6, με σκληρότητα HA70~80.
βασική λειτουργία
Η ηλεκτρική βαλβίδα τριών-δρόμων χρησιμοποιείται κυρίως στο κύκλωμα ψυκτικού για ακριβή κατανομή θερμότητας.
Κατανομή θερμότητας μπαταρίας και καμπίνας: Το χειμώνα, διανέμει δυναμικά τη θερμότητα που παράγεται από το PTC ή την αντλία θερμότητας στο πακέτο μπαταριών (για θέρμανση) και στον πυρήνα του θερμαντήρα καμπίνας (για ζεστασιά) ανάλογα με τις ανάγκες.
Επιλογή πηγής θερμότητας: Σε υβριδικά/εκτεταμένα οχήματα εμβέλειας-επιλέγει εάν η θερμότητα προέρχεται από την απορριπτόμενη θερμότητα του κινητήρα, τον θερμαντήρα PTC ή την αντλία θερμότητας.
Επιλογή διαδρομής ψύξης: Κατευθύνει τη θερμότητα από την μπαταρία ή το σύστημα ηλεκτρικής μετάδοσης κίνησης που χρειάζεται ψύξη στο ψυγείο χαμηλής{{0} θερμοκρασίας ή στο ψυκτικό συγκρότημα συνδεδεμένο με το σύστημα κλιματισμού.
Απλή αναλογία: Όπως ένας ρυθμιζόμενος εκτροπέας βρύσης, καθορίζει αν θα ρέει ζεστό νερό στο μπάνιο ή στην κουζίνα και πόσο θα διανεμηθεί σε καθεμία.
Τάσεις τεχνολογίας προϊόντων
Υψηλή ενοποίηση: Ενσωματωμένο με ηλεκτρονικές αντλίες νερού, αισθητήρες κ.λπ., σχηματίζοντας μια «μονάδα εκτέλεσης θερμικής διαχείρισης».
Χαμηλότερη κατανάλωση ενέργειας και ταχύτερη απόκριση: Βελτιστοποιημένο μοτέρ κίνησης και σύστημα ελέγχου.
Έξυπνος προγνωστικός έλεγχος: Με βάση τα δεδομένα πλοήγησης και cloud, προσαρμόζει εκ των προτέρων την κατάσταση της βαλβίδας, επιτυγχάνοντας μια απρόσκοπτη εμπειρία «άνεσης κατά την είσοδο, έτοιμη μπαταρία».

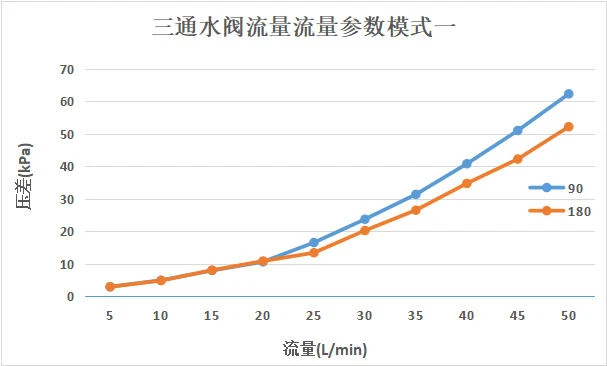

Παράμετροι ροής
