Συστήματα Ψύξης Υγρών Μπαταριών
Η θερμική διαχείριση του πακέτου μπαταριών, με απλά λόγια, αφορά τον "έλεγχο της θερμοκρασίας" της μπαταρίας. Αλλά δεν είναι μόνο η εγκατάσταση ενός ψυγείου. πρόκειται για τη διατήρηση κάθε κυψέλης σε ένα άνετο, ομοιόμορφο και ασφαλές εύρος θερμοκρασίας.
Περιγραφή
Αν ψάχνετε για τα συστήματα ψύξης υγρών μπαταρίας, καλώς ήρθατε να διαθέσετε χονδρική το προϊόν από το εργοστάσιό μας. Ως ένας από τους κορυφαίους κατασκευαστές και προμηθευτές στην Κίνα, θα σας προσφέρουμε την καλύτερη εξυπηρέτηση και γρήγορη παράδοση. Τώρα, ελέγξτε την προσφορά με τον πωλητή μας.

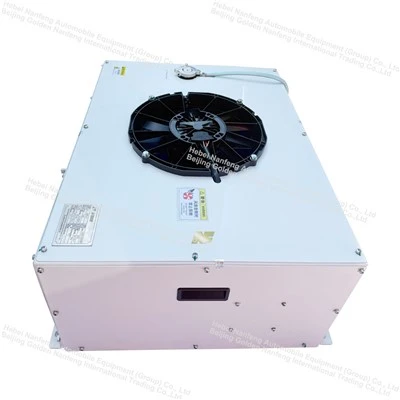

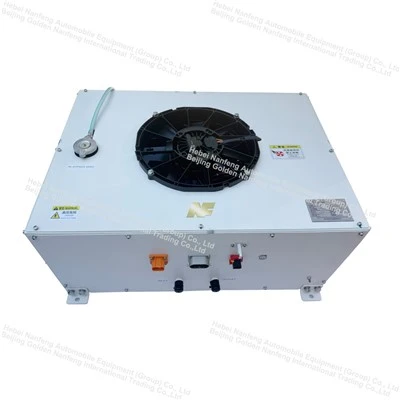

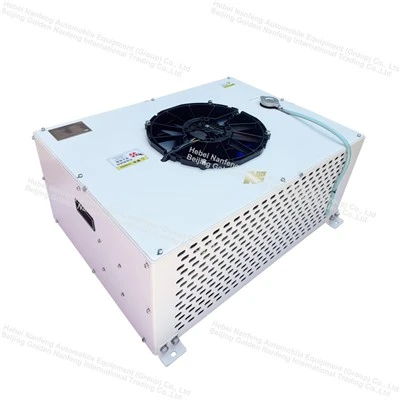

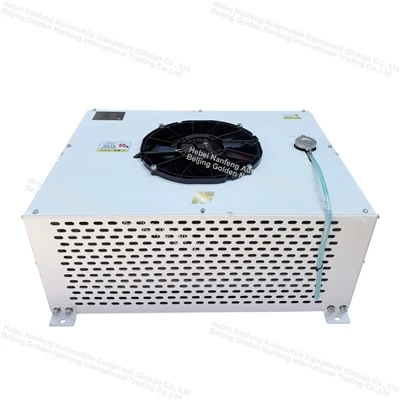

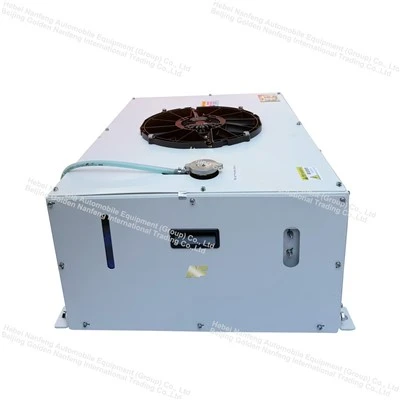

Συστήματα Ψύξης Υγρών Μπαταριών
Περιγραφή προϊόντων
| ΟΕ ΑΡΙΘ. | NFEHP6.0-1 |
| Χρώμα στέγασης | Λευκό |
| Βάρος | ＜50 κιλά |
| Θερμοκρασία περιβάλλοντος λειτουργίας | -40-50 βαθμούς |
| Ψυκτικός | R134a |
| Ψυκτικό | 50%/50% αιθυλενογλυκόλη/υδατικό διάλυμα |
| Εύρος υψηλής τάσης | 450-720V DC |
| Εύρος χαμηλής τάσης | 16-32V DC |
| Ονομαστική ικανότητα ψύξης / θέρμανσης | Ονομαστική ικανότητα ψύξης: 7kW, Ονομαστική ικανότητα θέρμανσης: 8kW |
| Απαίτηση φίλτρου εισόδου | Ένα φίλτρο με μέγεθος ματιών όχι μικρότερο από 30 mesh θα τοποθετηθεί ανάντη της εισόδου νερού του αγωγού συστήματος |
| Προστασία υπέρτασης / Ανάκτηση υπέρτασης | 750/720V DC |
| Προστασία υπότασης / Ανάκτηση υποτάσης | 460/480V DC |
| Αντοχή γείωσης | Αντίσταση μεταξύ μεταλλικού περιβλήματος μονάδας και ακροδέκτη γείωσης ＜60mΩ |
| Αντοχή μόνωσης | Εφαρμόστε 1000 VDC μεταξύ κυκλώματος-υψηλής τάσης και περιβλήματος μονάδας για 60 δευτερόλεπτα, αντίσταση μεγαλύτερη ή ίση με 100 MΩ |
| Αξιολόγηση προστασίας εισόδου | IP67 |
| Στήριγμα ποδιού μονάδας | Στερεώνεται με μπουλόνια M10 4 τμχ |
Σχεδιασμός Προϊόντων
εξαρτήματα
1. Ενσωματωμένη μονάδα αντλίας θερμότητας (σύμφωνα με τα σχέδιά σας): Παρέχει πηγή κρύου/θερμότητας.
2. Εξαρτήματα Υγρού Κυκλώματος: Αντλία νερού, ψυκτικό γλυκόλης, νερό μπαταρίας-ψύξης, φίλτρο, σωληνώσεις, βαλβίδα εξαερισμού.
3. Εξαρτήματα ηλεκτρικού ελέγχου: BMS, ελεγκτής μονάδας, γραμμές υψηλής και χαμηλής τάσης, εξαρτήματα προστασίας μόνωσης/γείωσης.
4. Εξαρτήματα ανίχνευσης: Αισθητήρες θερμοκρασίας και πίεσης.
Σχεδιασμοί
1. Χρησιμοποιεί υγρό ψύξης γλυκόλης + διάλυμα αντλίας θερμότητας R134a.
2. Σε υψηλές θερμοκρασίες, η μονάδα ψύχεται, με το ψυκτικό υγρό να απομακρύνει τη θερμότητα από την μπαταρία. σε χαμηλές θερμοκρασίες, η μονάδα θερμαίνεται, προθερμαίνοντας την μπαταρία.
3. Σχεδιασμένο για να χειρίζεται ένα ευρύ φάσμα θερμοκρασιών περιβάλλοντος -40~50 μοιρών, με προστασία υψηλής και χαμηλής τάσης, προστασία IP67, μόνωση και σχεδιασμό ασφάλειας γείωσης, προστιθέμενα φίλτρα στις σωληνώσεις για την αποφυγή απόφραξης και δομή εξάτμισης για αποφυγή αντίστασης αέρα.
Εφαρμογή προϊόντων
Πρώτα, ψύξη. Οι μπαταρίες παράγουν θερμότητα κατά τη διάρκεια-οδήγησης υψηλής ταχύτητας, υψηλής-εκφόρτισης ισχύος και γρήγορης φόρτισης. Οι πλάκες ψύξης υγρού, οι εναλλάκτες θερμότητας ψυκτικού και ψυκτικού διαλύουν αυτή τη θερμότητα. Τα περισσότερα ηλεκτρικά οχήματα βασίζονται πλέον σε μεγάλο βαθμό στην υγρή ψύξη, επειδή η ψύξη αέρα δυσκολεύεται να χειριστεί την υψηλή ενεργειακή πυκνότητα και τους υψηλούς ρυθμούς γρήγορης φόρτισης.
Δεύτερος, θέρμανση. Το χειμώνα, οι θερμοκρασίες της μπαταρίας είναι χαμηλές, απαιτώντας προθέρμανση του συστήματος. Οι κοινές μέθοδοι περιλαμβάνουνΘέρμανση PTC, αξιοποίηση απορριμμάτων θερμότητας αντλιών θερμότητας και ανάκτηση απορριμμάτων θερμότητας κινητήρα/ηλεκτρονικού ελέγχου. Η προθέρμανση της μπαταρίας σε ένα κατάλληλο εύρος θερμοκρασίας πριν από τη φόρτιση υψηλής-ισχύς βελτιώνει την ταχύτητα φόρτισης και μειώνει τον κίνδυνο ζημιάς.
Τρίτος, ομοιομορφία θερμοκρασίας. Πολλοί άνθρωποι εστιάζουν μόνο στη μέγιστη θερμοκρασία, αλλά η διαφορά θερμοκρασίας είναι εξίσου σημαντική. Οι μεγάλες διαφορές θερμοκρασίας μεταξύ των κυψελών θα αναγκάσουν το BMS να περιορίσει την ισχύ και τη χωρητικότητα με βάση το στοιχείο ασθενέστερης θερμοκρασίας. Η καλή θερμική διαχείριση όχι μόνο έχει ως αποτέλεσμα ταχύτερη ψύξη αλλά και πιο ομοιόμορφη κατανομή θερμοκρασίας σε όλο το πακέτο μπαταριών.
Τέταρτος, ενσωμάτωση με το BMS. Η θερμική διαχείριση δεν είναι ένα ανεξάρτητο σύστημα. πρέπει να λειτουργεί σε συνδυασμό με το σύστημα διαχείρισης της μπαταρίας. Το BMS καθορίζει εάν θα περιοριστεί η ισχύς, θα ενεργοποιηθεί η θέρμανση ή θα ξεκινήσει η ψύξη με βάση τη θερμοκρασία, το SOC, τη ζήτηση ισχύος και την κατάσταση φόρτισης. Το υλικό θερμικής διαχείρισης παρέχει τις δυνατότητες, αλλά η στρατηγική ελέγχου καθορίζει πόσο καλά χρησιμοποιείται.
Λειτουργία προϊόντος
Πρώτα, ασφάλεια. Όσο πιο ελεγχόμενη είναι η θερμοκρασία της μπαταρίας, τόσο λιγότερο πιθανό είναι να εισέλθει σε επικίνδυνες περιοχές.
Δεύτερος, διάρκεια ζωής. Η παρατεταμένη έκθεση σε υψηλές θερμοκρασίες και μεγάλες διαφορές θερμοκρασίας επιταχύνει την υποβάθμιση της μπαταρίας.
Τρίτος, απόδοση. Η δυνατότητα γρήγορης φόρτισης το χειμώνα και η διατήρηση υψηλής-απόδοσης ταχύτητας το καλοκαίρι σχετίζονται και τα δύο με τη θερμική διαχείριση.
Τέταρτος, εμπειρία χρήστη. Όταν ο κλιματισμός, η μπαταρία, ο κινητήρας και το ηλεκτρονικό σύστημα ελέγχου μοιράζονται θερμότητα, η συνολική κατανάλωση ενέργειας του οχήματος θα διαφέρει σημαντικά.
Επομένως, η αξιολόγηση της θερμικής διαχείρισης ενός ηλεκτρικού οχήματος δεν μπορεί να βασίζεται αποκλειστικά στην παρουσία υγρής ψύξης. Είναι σημαντικό να λάβετε υπόψη την περιοχή επαφής της πλάκας ψύξης, τη σχεδίαση του καναλιού ροής, την απόδοση της αντλίας θερμότητας, την ταχύτητα προθέρμανσης χαμηλής- θερμοκρασίας, τον έλεγχο αύξησης της θερμοκρασίας γρήγορης φόρτισης, τον έλεγχο της διαφοράς θερμοκρασίας και τη συνολική διαχείριση ενέργειας του οχήματος.
Ο στόχος της θερμικής διαχείρισης του πακέτου μπαταριών δεν είναι απλώς να διατηρείται όσο το δυνατόν πιο κρύο, αλλά να διατηρείται σταθερά η μπαταρία σε ένα κατάλληλο εύρος υπό διάφορες συνθήκες λειτουργίας. Ένα καλά σχεδιασμένο όχημα-δεν θα αντιμετωπίζει περιορισμό ισχύος κατά τη γρήγορη φόρτιση το καλοκαίρι, θα έχει λιγότερη απώλεια εμβέλειας το χειμώνα και θα παρουσιάζει πιο ελεγχόμενη μακροπρόθεσμη- υποβάθμιση.
Συχνές ερωτήσεις για προϊόντα
Ε1: Τι ψυκτικό υγρό χρησιμοποιεί η μονάδα και μπορεί να αντικατασταθεί με άλλα μέσα;
Α: Το πρότυπο μέσο είναι 50% αιθυλενογλυκόλη + 50% υδατικό διάλυμα. Δεν συνιστάται η αυθαίρετη αλλαγή σε άλλα ψυκτικά για την αποφυγή διάβρωσης του εναλλάκτη θερμότητας και των σωληνώσεων, επηρεάζοντας την ανταλλαγή θερμότητας και την απόδοση του αντιψυκτικού.
Ε2: Γιατί πρέπει να χρησιμοποιείται ο αεραγωγός με ένα κουμπί- πριν από την εκκίνηση της μονάδας;
Α: Η συσσώρευση αέρα στις σωληνώσεις μπορεί να προκαλέσει απόφραξη αέρα, μειώνοντας την απόδοση ανταλλαγής θερμότητας και προκαλώντας μη φυσιολογικό θόρυβο της αντλίας νερού. Ο εξαερισμός πριν από την εκκίνηση διασφαλίζει την ομαλή κυκλοφορία του ψυκτικού.
Ε3: Τι συμβαίνει εάν η υψηλή-τάση της μονάδας υπερβεί το εύρος;
Α: Τάση > 750 VDC ενεργοποιεί τον τερματισμό της προστασίας από υπέρταση. τάση < 460 VDC ενεργοποιεί την προστασία υπό τάση. Η λειτουργία θα συνεχιστεί αυτόματα αφού η τάση επιστρέψει στο κανονικό εύρος.
Ε4: Ποιες είναι οι απαιτήσεις για το φίλτρο νερού εισόδου και ποιες είναι οι συνέπειες της μακροχρόνιας- παραμέλησης της συντήρησης;
Α: Πρέπει να χρησιμοποιηθεί ένα φίλτρο με μέγεθος ματιών μεγαλύτερο ή ίσο με 30. Η συνεχής είσοδος ακαθαρσιών στο κύκλωμα μπορεί εύκολα να φράξει τον εναλλάκτη θερμότητας και το νερό της μπαταρίας-την πλάκα ψύξης, οδηγώντας σε κακή απαγωγή θερμότητας και συναγερμούς υψηλής- θερμοκρασίας.
